關鍵詞：粗糙帶；風力機；翼型；風洞實驗
中圖分類號：S213 文獻標志碼：A
Selection and Research on Transition Tape in Wind-Turbine Airfoil Section Wind Tunnel Experiment
Abstract：Due to the limitation of model demension and experimental speed, the experimental Reynolds number in the low speed wind tunnel is usually less than the practical value of airfoil section of wind turbine. This will make the transition location difference between experimental and actual situation. For the purpose of simulating real condition, fixed transition performed with transition tape is often adopted in wind tunnel experiments. Practice shows that the types and parameters of transition tape have an important impact on the experimental results. It needs to be chosen very carefully. In addition, because the wind turbine blade operated in the field for long time, contaminations accumulate on it and increase its surface roughness. This contamination has a great role on the rotor performance; the impact of it has not been well studied. This paper gives a summary of wind tunnel test results and discusses the actions of four types of transition tape of ZZ,ZZT,T and H, and additional effects on the wind turbine airfoil section. The results show that ZZT-type has well transition effect with the least additional drag and H-type has a better simulation for the impact of the insect compacts in the wind turbine blade airfoil experiment.
Key words: transition tape; wind-turbine; airfoil section; wind tunnel experiment
0 引言
隨著科學技術的發展和能源需求的日益增大，環境保護問題也迫在眉睫，風能作為一種潔凈的可再生環保能源以其獨特的優越性越來越受到社會的重視[1-3] 。風力機發電是利用風能的主要形式，葉片是風力發電機吸收風能的重要部件，而翼型又是葉片設計的最基本要素。大型風力發電機風輪葉片使用的翼型，其雷諾數通常在1×106～6×106之間。風洞實驗[4-5]和數值模擬[6-8]是評估翼型氣動性能的兩種手段，然而由于模型尺寸與實驗風速的限制，低速翼型風洞實驗雷諾數通常不能覆蓋所有雷諾數范圍，雷諾數導致翼型表面轉捩位置不同，翼型表面流動情況與實際情況不相符，層流范圍、湍流范圍、分離點的位置、壓力分布及翼型的升力、阻力和力矩特性都與真實情況存在一定差異。為了盡量真實的模擬實際流動，采取在翼型前緣粘貼粗糙帶進行固定轉捩實驗的方法。
另外，由于制造過程、表面老化、昆蟲尸體堆積、風吹雨打和表面結冰等原因，商業運用的風力機葉片前緣實際上有一定的粗糙度。在實驗過程中對其準確的模擬比較困難，通常的方法也是在翼型前緣布置粗糙帶。
粗糙帶是一種人為粘貼在模型表面上的粗糙元，以固定邊界層由層流狀態到湍流的轉捩位置，其基本的要求是引起轉捩的同時附加的影響盡量小，二維翼型實驗中，要求粗糙帶的寬度盡量小，粗糙元分布盡量均勻，粗糙帶粘貼牢固，且容易重復，易于去掉及不損壞模型[6] 。
粗糙帶的形式多種多樣，對于粗糙元的高度、密度也有著一般的計算方法與選擇要求。大量實踐表明，粗糙帶的種類及其參數對于實驗結果有著重要的影響，需要非常仔細地進行選擇 [9-15] 。
ZZR和ZZT型由于基底為鋸齒形，沿展向粘貼時粗糙帶的形狀不易精確保證，容易導致不同期實驗數據重復性較差。T和H型為NF-3風洞實驗室自己研制的形式，其基底不易變形，加工和粘貼簡便，相信可以減少由于粗糙帶引起的不同期實驗數據的差異。本文主要研究T型和H型粗糙帶與ZZR和ZZT型的差異，以及探討不同形式粗糙帶對風洞實驗中昆蟲尸體在翼型表面堆積影響的模擬，試圖對風力機翼型實驗中粗糙帶的選擇提出參考建議。
1 實驗?zāi)Ｐ团c實驗設備
1.1 風洞
實驗是在西北工業大學NF-3 低速直流風洞二元實驗段進行的。實驗段長8.0m，寬3.0m，高1.6m，湍流度低于0.045% , 風速范圍10~130m/s，翼型實驗最大雷諾數為7.0×106。
1.2 翼型模型
模型為DU93-210翼型，相對厚度為21%。實驗?zāi)Ｐ拖议L800mm，展長1 590mm，采用鋼芯木質結構。在模型翼展中央上下翼面沿弦向共布置94個測壓孔，用于測量翼型表面壓力分布。
1.3 粗糙帶

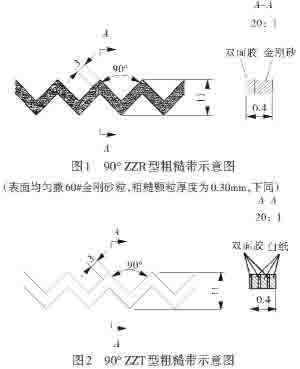

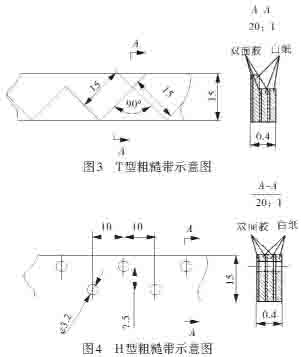

實驗分別選用ZZR、ZZT、T和H四種型式的粗糙帶，粗糙帶中心線置于翼型上表面前緣5%弦長處，見圖1~圖4。
|
|

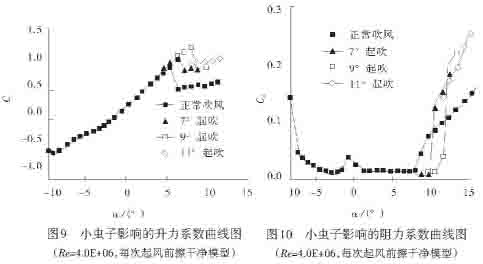

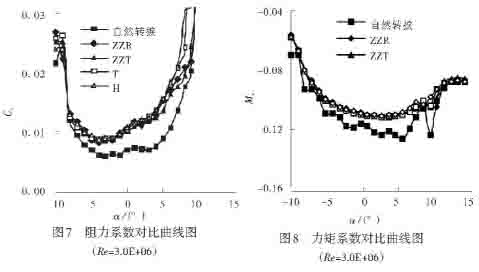

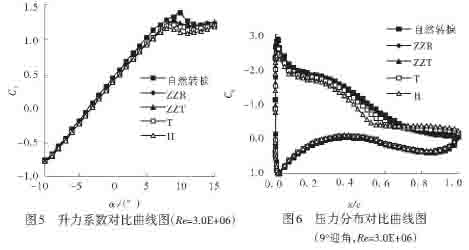

因此，可以得到的基本結論是：在模擬蟲子尸體堆積對翼型性能影響方面，H型粗糙帶優于其他三種形式。
3 結論
在本文的研究范圍內，針對風力機翼型風洞實驗，要模擬轉捩位置，最好選用ZZR型粗糙帶，欲模擬自然界污染造成的影響，則選擇H型粗糙帶比較適合。
參 考 文 獻
[1] 鐘偉強.國內外風力發電的概況[J].風機技術，2005(5)：44-46.
[2] 于建輝，周浩.我國風電開發的現狀及展望[J].風機技術，2006(6)：46-51.
[3] 趙榮珍，呂鋼.大型水平軸式風力機的國內外研究狀況分析[J].風機技術，2009(1)：59-64.
[4] 張維智.低雷諾數高升力翼型大攻角失速特性的實驗研究[D].清華大學，1995.
[5] 張維智，賀德馨.低雷諾數高升力翼型的設計和實驗研究[J].空氣動力學學報，1998(3)：363-367.
[6] 胡遠，張師帥.基于CFD分析的翼型性能預測[J].風機技術，2009(1)：10-13.
[7] 葉正寅，謝飛.中等及大迎角下的翼型氣動彈性性質研究[J].風機技術，2009(2)：9-14.
[8] 馬林靜，陳江，杜剛，等.風力機翼型氣動特性數值研究[J]. 太陽能學報，2010(2)：203-209.
[9] 程厚梅. 風洞實驗干擾與修正[M]. 國防工業出版社，2003.
[10] 包能勝，雷福鵬，葉枝全，等.表面粗糙度對風力機翼型氣動性能影響[J]. 太陽能學報，2005(4)：458-462.
[11] 包能勝，倪維斗. 風力機翼型前緣表面粗糙度對氣動性能影響[J]. 太陽能學報，2008(12)：1465-1470.
[12] R.P.J.O.M. van Rooij, W.A.Timmer. Roughness sensitivity considerations for thick rotor blade airfoils[R]. AIAA 2003-350，2003.
[13] W.A. Timmer, R. P. J. O. M. van Rooij.
Summary of the Delft University wind turbine dedicated airfoils[J]. Journal of Solar Engineering，2003，125：488-126.
[14] W.A. Timmer, A.P. Schaffarczyk. The effect of roughness at high Reynolds Numbers on the performance of DU 97-W-300Mod[J]. Wind Energy，2004(7)：295-307.
[15] M.R. Soltani, A.H. Birjandi. Effect of surface contamination on the performance of a section of a wind turbine blade[R]. AIAA 2007-1081，2007.
|
